Front-End Modules X-band

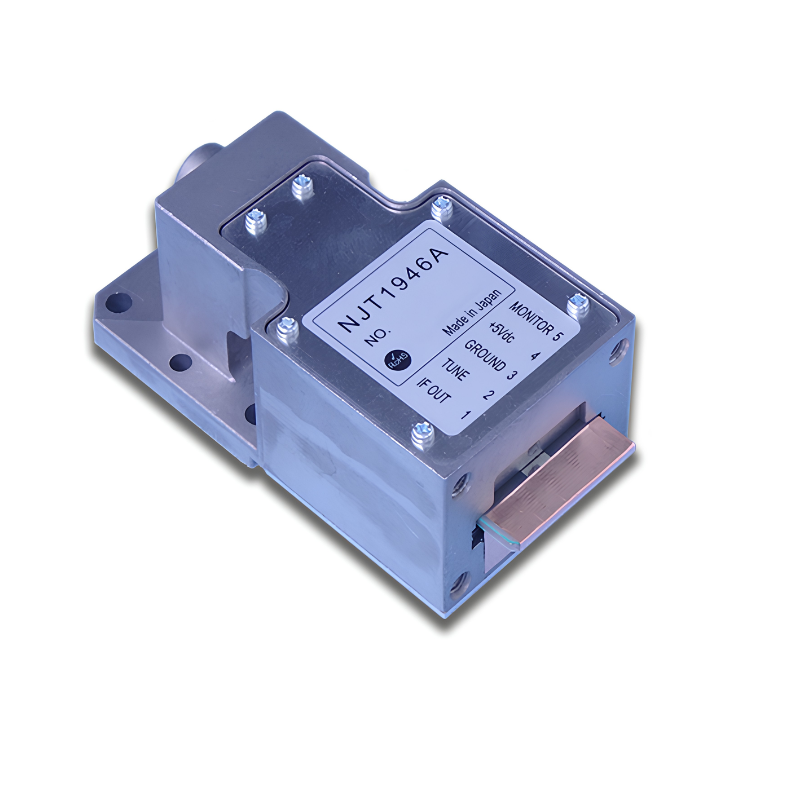

NJT1946A
X-band Front-End Module
- NJT1946A
- NJT1949A
- NJT1973
- NJT1947B
- NJT1968B
- NJT1968D
- NJT1969
- NJT1028
- NJT1045
Liên hệ
Features
Frequency Organization
- RF Frequency: 9.345 to 9.475 GHz
- IF Frequency: 60 MHz typ
- LO Frequency: built-in VCO（Upper LO)
Noise figure
- Noise Figure (NF): 3.5 dB max
RF repetitive pulse burnout
- Maximum input power: 400 mW (Pd = 1 μsec, Duty = 0.001)
Others
- Double balanced mixer
- Image rejection mixer
- RoHS compliant
Spec
| Items | Parameters | ||
|---|---|---|---|
| Frequency | RF Frequency: 9.345 to 9.475 GHz IF Frequency: 60 MHz typ LO Frequency: VCO (Upper LO) |
||
| RF input interface | Waveguide: WR90 RF flange: UG-135/U Equivalent |
||
| Input power voltage | +5 VDC (Operating) / +4 to +24 VDC (VCO) | ||
| Current consumption | 90 mA max. | ||
| Temperature range | -30 to +80 ℃ | ||
| Weight | 0.11 kg | ||
